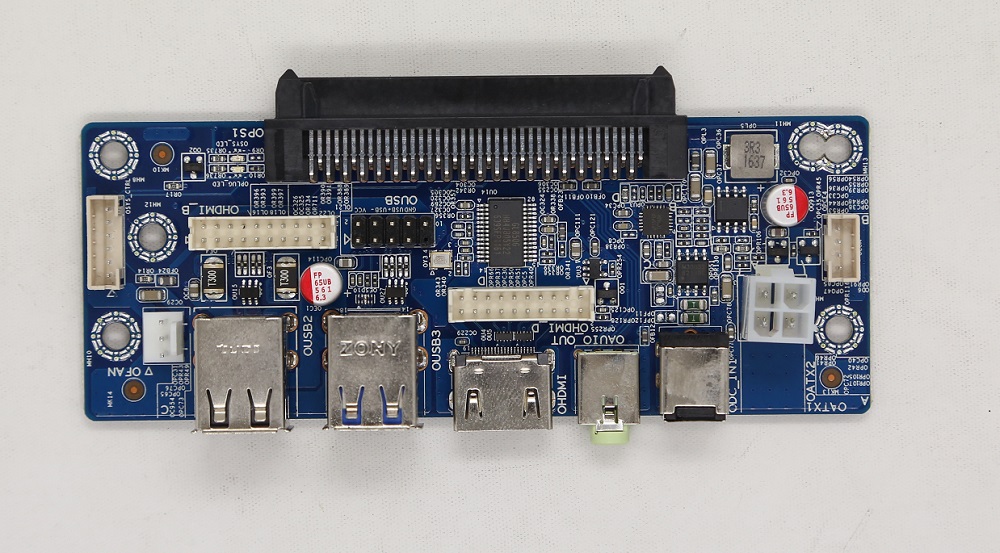

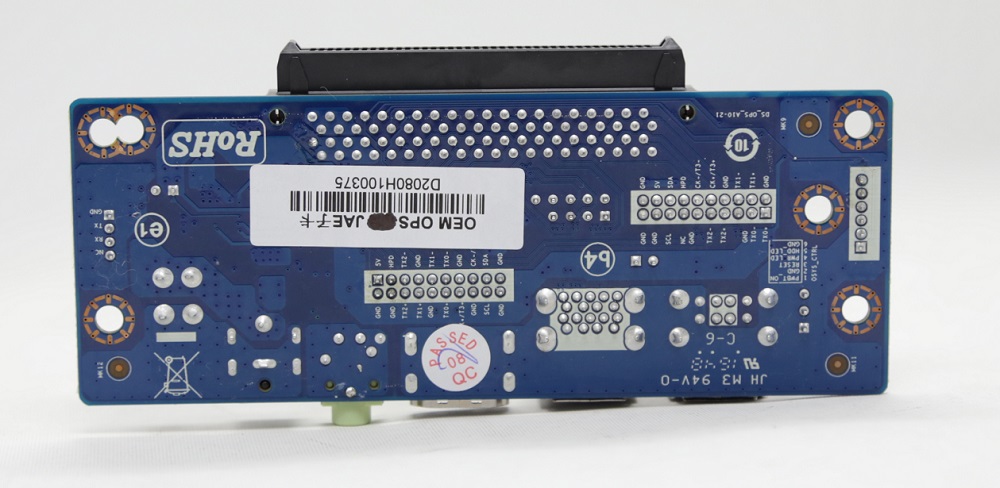

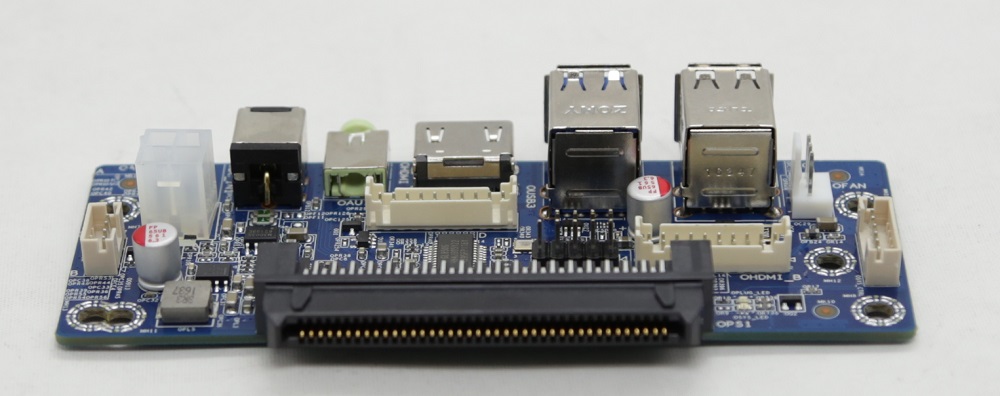

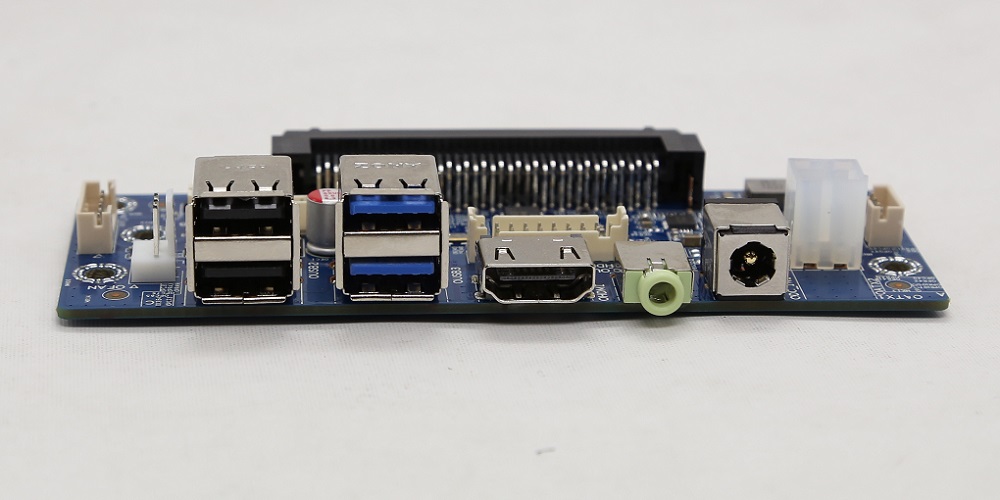

OPS子卡OPS转接板OPS对插板A10小子卡

类别:OPS转接板、OPS子卡

简介:OPS子卡,也叫OPS转接卡,或OPS转接板,按照 INTEL(Open Pluggable Specification)开放式可插拔规范生产,是将OPS电脑与一体机、电视机的内部线路进行连接的一个桥梁,可以将一体机或电视机内部电源,通过OPS JAE接口提供给OPS电脑主机,同时将OPS电脑的HDMI、DP、Audio、USB、COM...

全国咨询服务热线:0755-25872280

立即采购在线咨询

  • 产品介绍

高品质OPS转接板、OPS扩展卡、OPS子卡规格说明



一、产品介绍:

OPS子卡,也叫OPS转接卡,或OPS转接板,按照 INTEL(Open Pluggable Specification)开放式可插拔规范生产,是将OPS电脑与一体机、电视机的内部线路进行连接的一个桥梁,可以将一体机或电视机内部电源,通过OPS JAE接口提供给OPS电脑主机,同时将OPS电脑的HDMI、DP、Audio、USB、COM、开/关机等信号通过OPS JAE接口与触控一体机的液晶屏驱动板、喇叭、触摸框、开关等部件进行对接,通过拔插即可实现触控一体机、液晶电视机与OPS电脑主机之间连接使用!

与传统的触控一体机相比,通过OPS接口插拔式设计,可轻松将PC电脑部分与液晶屏显示部分进行连接与分离,有利于PC部件(OPS电脑主机)的维修维护、升级更换,大大节省人工成本及运输成本!

PC电脑部分与显示屏之前不再需要额外线材连接,更美观更稳定!

该款OPS子卡接口功能丰富,用料足,性能稳定,兼容多个品牌OPS电脑主机能有效保护您的OPS电脑及配件!

2024新澳门原料网点站

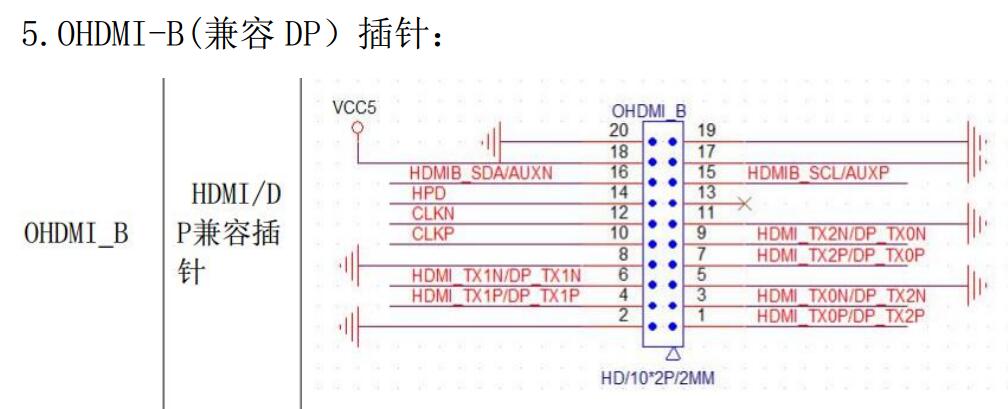

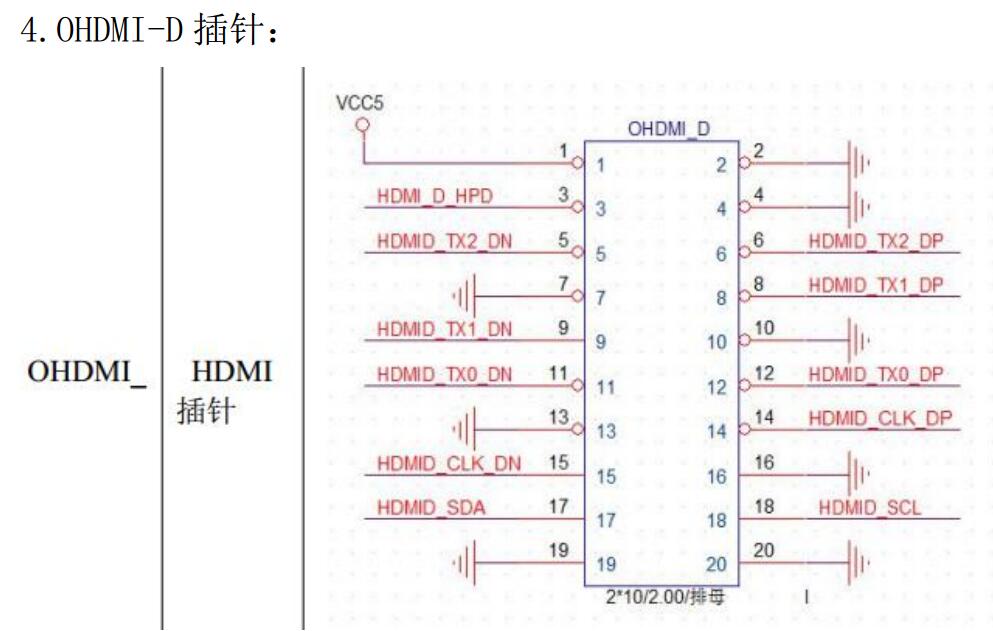

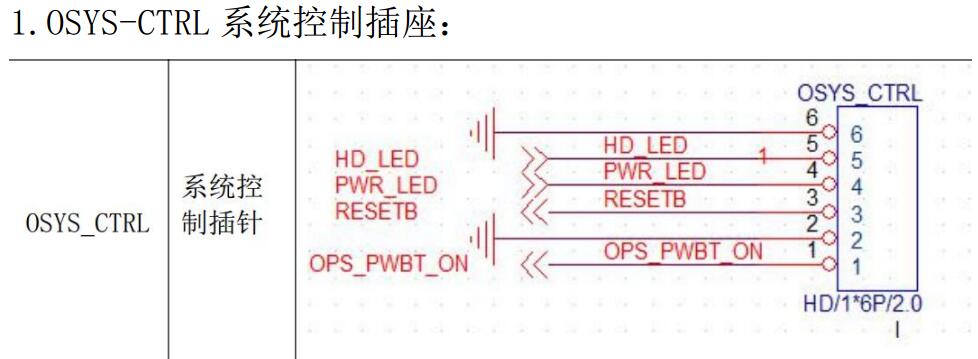

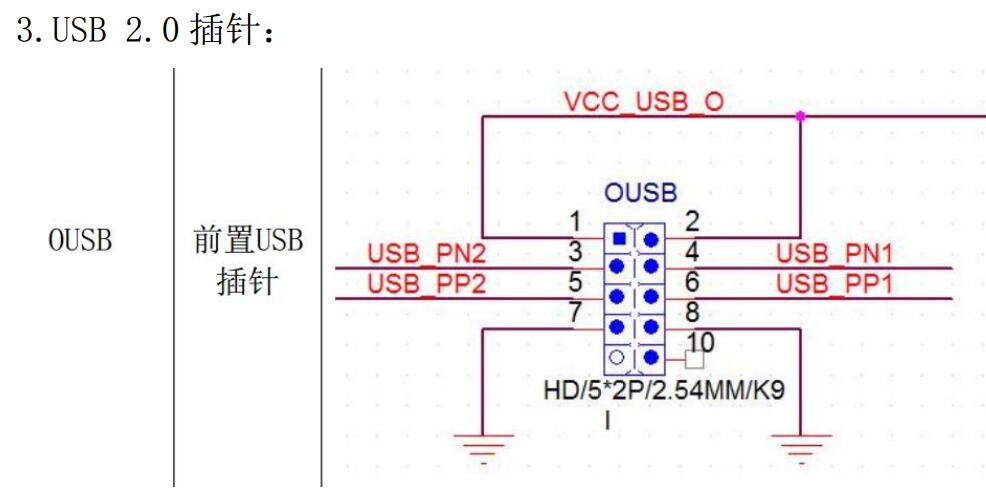

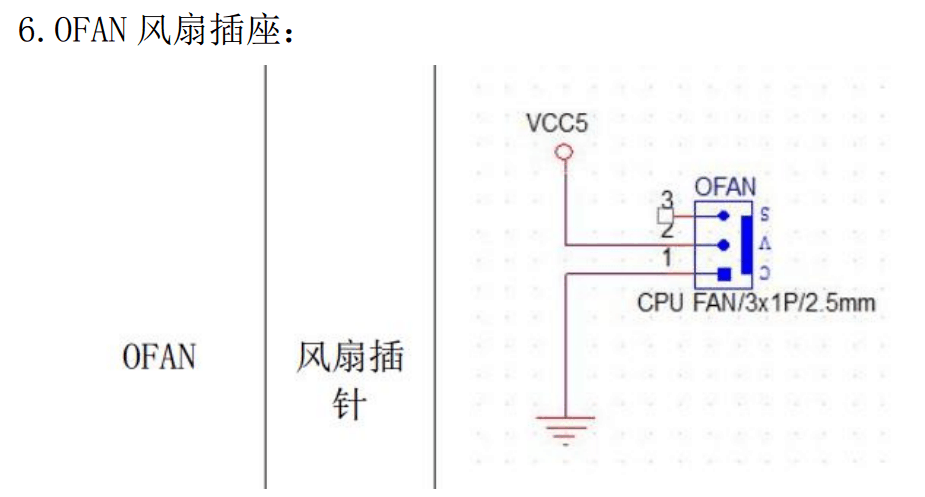

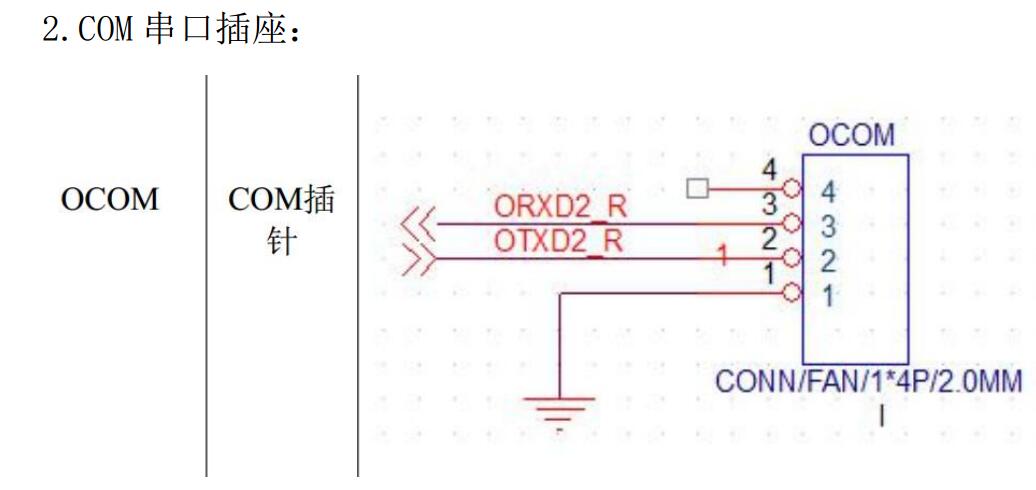

二、端口说明:

2024新澳门原料网点站






2024新澳门原料网点站















2024新澳门原料网点站




2024新澳门原料网点站
















2024新澳门原料网点站




2024新澳门原料网点站


























2024新澳门原料网点站

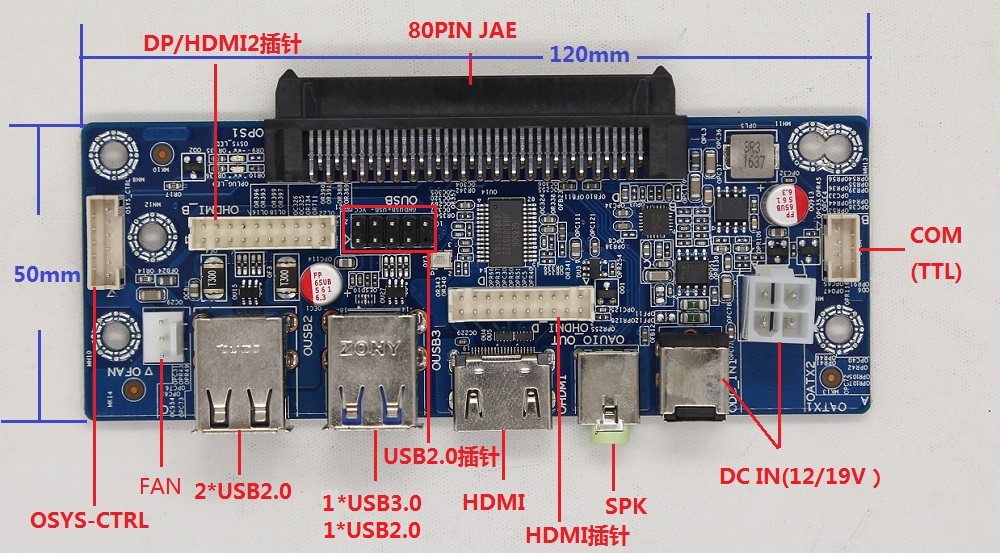

三、接口规格表

型号

OPS A10-21

尺寸

120*50mm

端口

双层USB

上面一个USB2.0

下面一个USB3.0

双层USB 2.0

2*USB2.0

2*USB2.0插针(不能与USB端口同时用)

2.54间距

1*COM口(TTL

4PIN 2.0间距)

1*HDMI 1.4

4K 30HZ

1*HDMI 插针

4K 30HZ2.0间距)

1*DP/HDMI插针2.0间距)

取决于OPS主机输出)

1*DC IN

DC5.5*2.5

1*DC IN

4PIN ATX

1*SPK

Line OUT (3.5mm)

1*FAN风扇插针

3PIN

1*80pin JAE

Intel 标准

电源

兼容DC12VDC19V输入

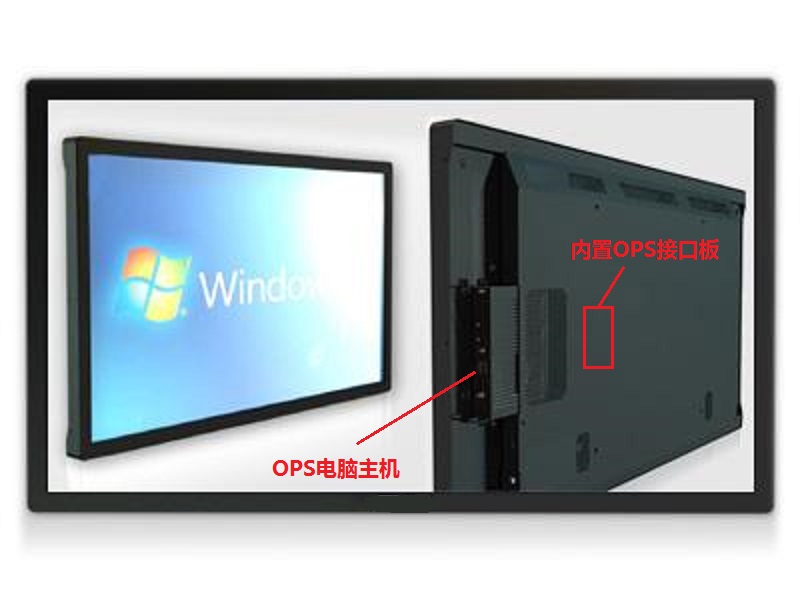

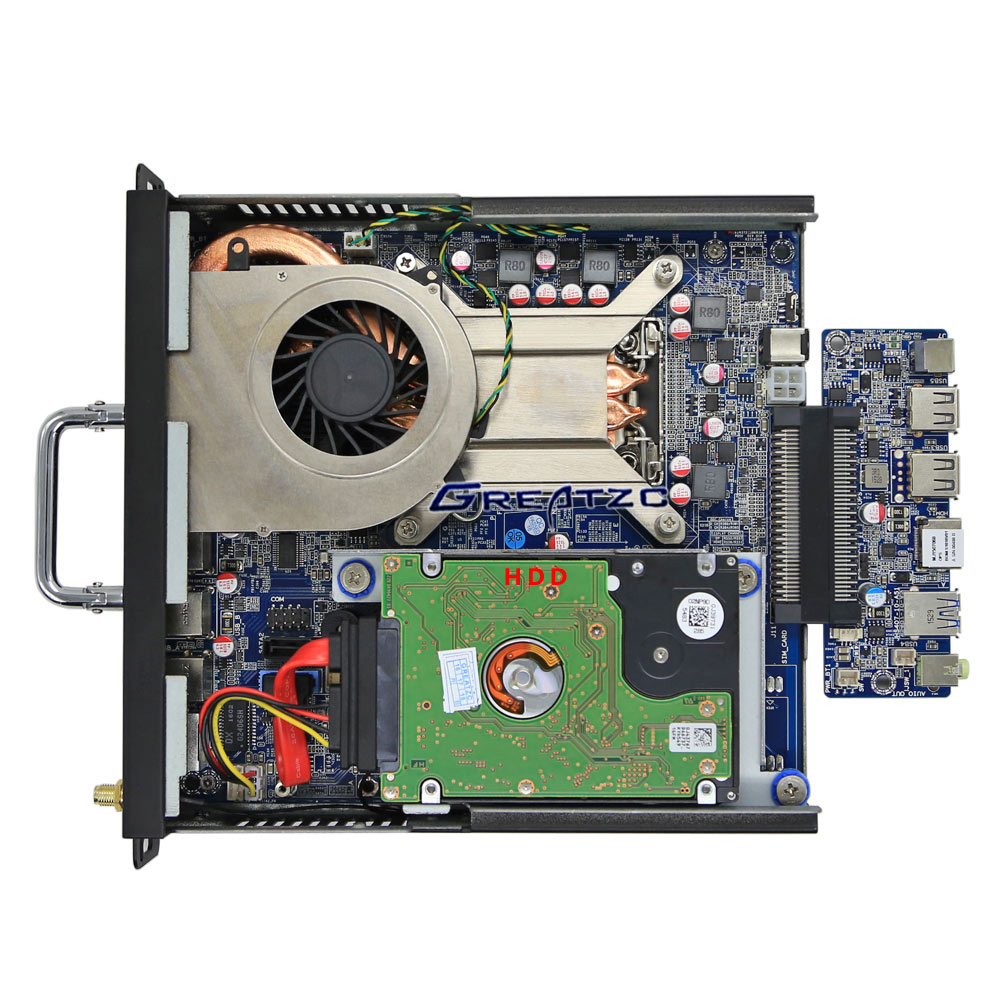

四、OPS电脑主机连接示意图:

2024新澳门原料网点站

2024新澳门原料网点站



五、应用场合:

OPS子卡广泛应用于:触控一体机厂家,多媒体会议系统、电脑电视一体机,电子白板,智能教学设备,教学白板,广告机,数字标牌,触摸一体机,查询一体机,交互式教学电脑一体机,媒体发布,自助设备终端,智能家居,移动式音视频展览展示设备等厂家。

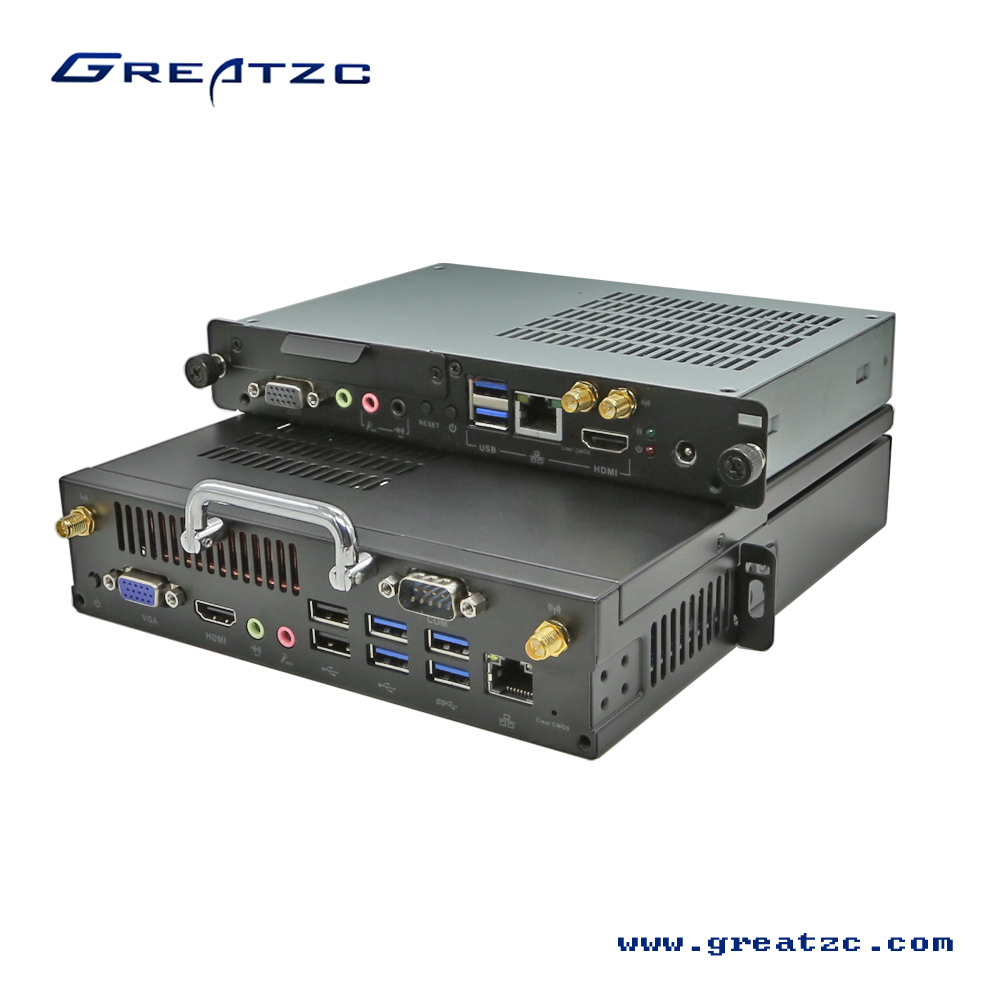

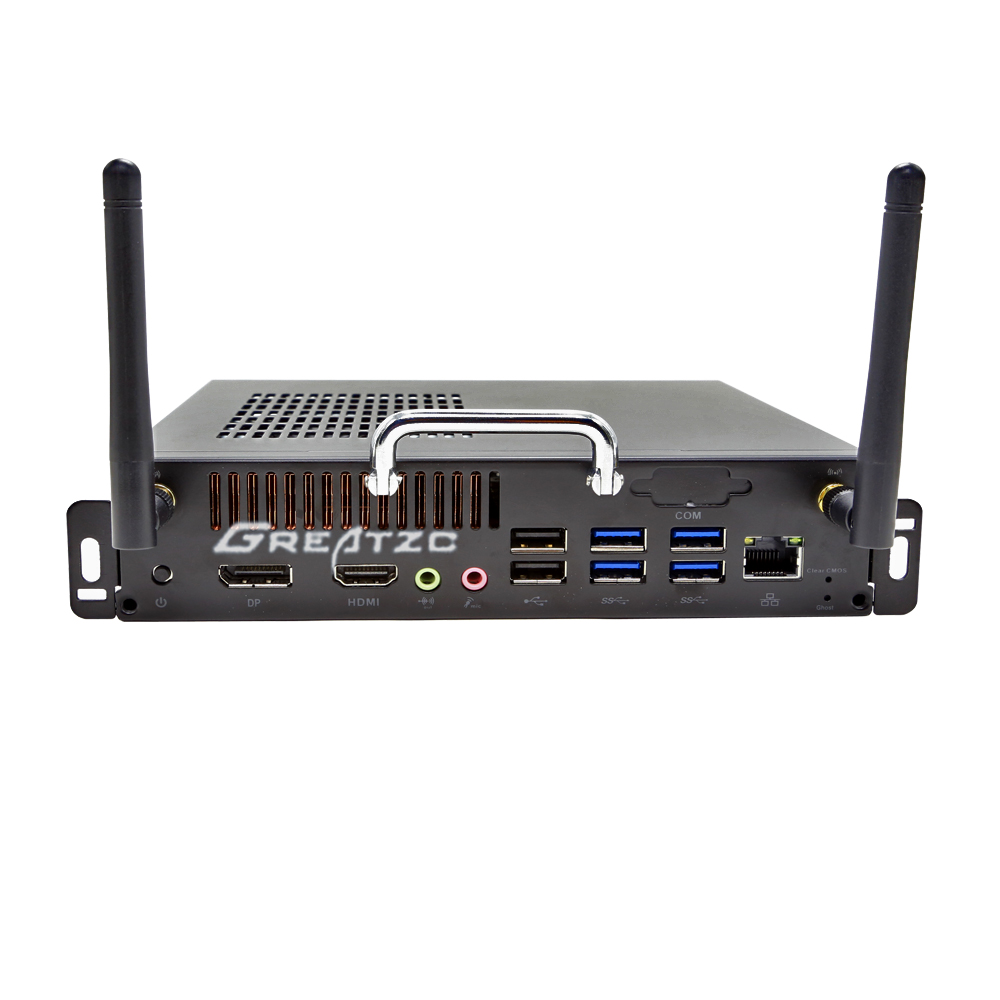

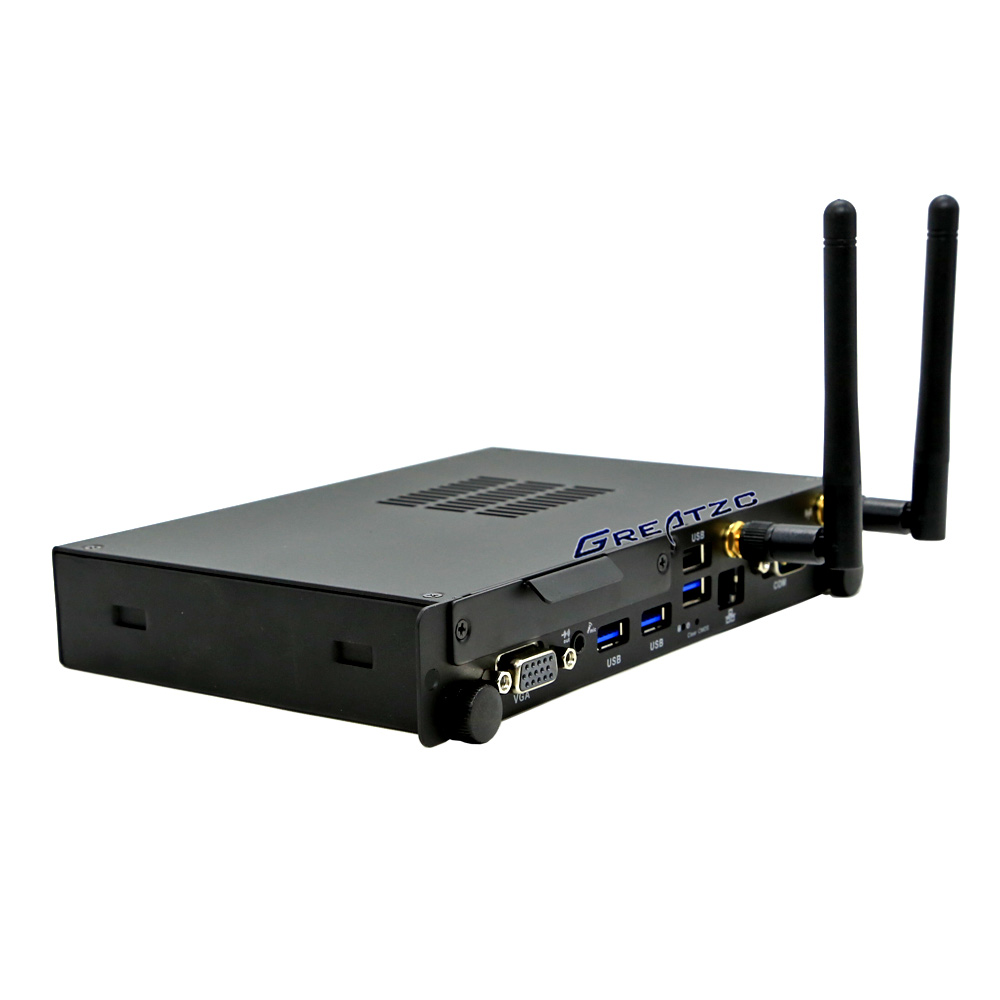

六、可选OPS电脑:

2024新澳门原料网点站

笔记本CPU: ZC-OPS6200

 2024新澳门原料网点站

台式CPU:ZC-OPS110

2024新澳门原料网点站

独显OPS: ZC-OPS1030
