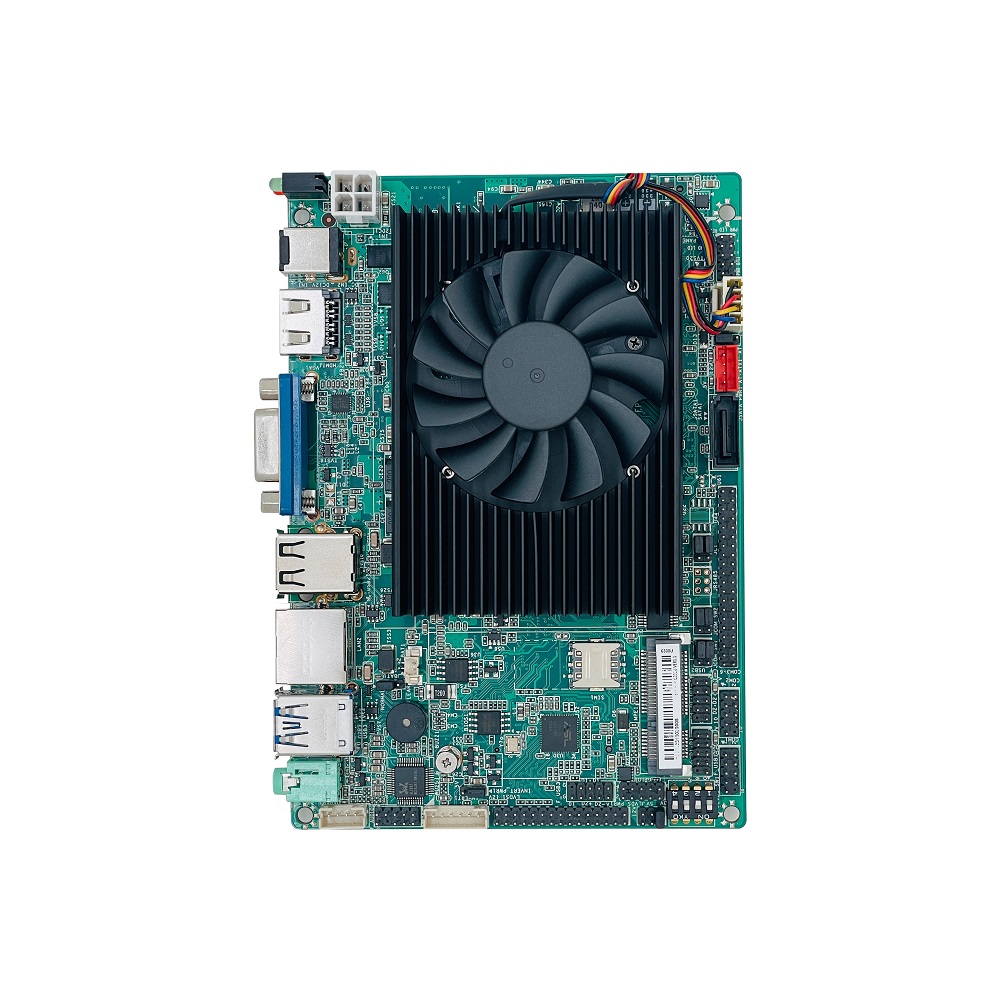

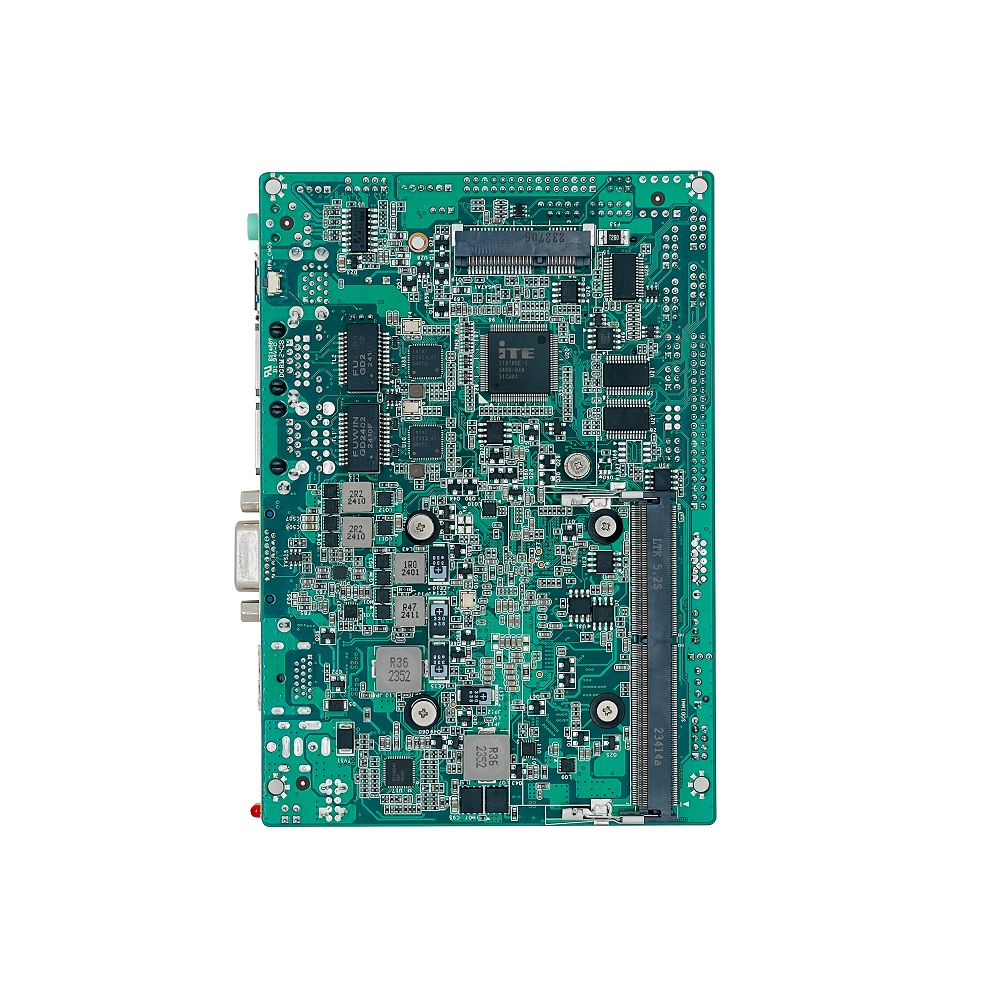

ZC35-E67P 3.5英寸工控主板规格参数

处理器

（不同批次型号有可能不同）

Intel®Celeron 3865U

Intel®Core i5-6300U

Intel®Core i5-7200U

Intel®Core i7-6660U

双核1.8GHz

双核2.4GHz (Up to 3.0GHz)

双核2.5GHz (Up to 3.1GHz)

双核2.6GHz (Up to 3.4GHz)

显卡

CPU集成INTEL HD高清核显 支持4K极清显示

内存

支持DDR4 SO-DIMM内存，最大支持16GB；

存储

支持MSATA+SATA两种接口存储设备

网络

板载2*INTEL I226/I225网卡，速率可达2500Mbp/s

声卡

板载ALC897 7.1声道声卡

IO接口

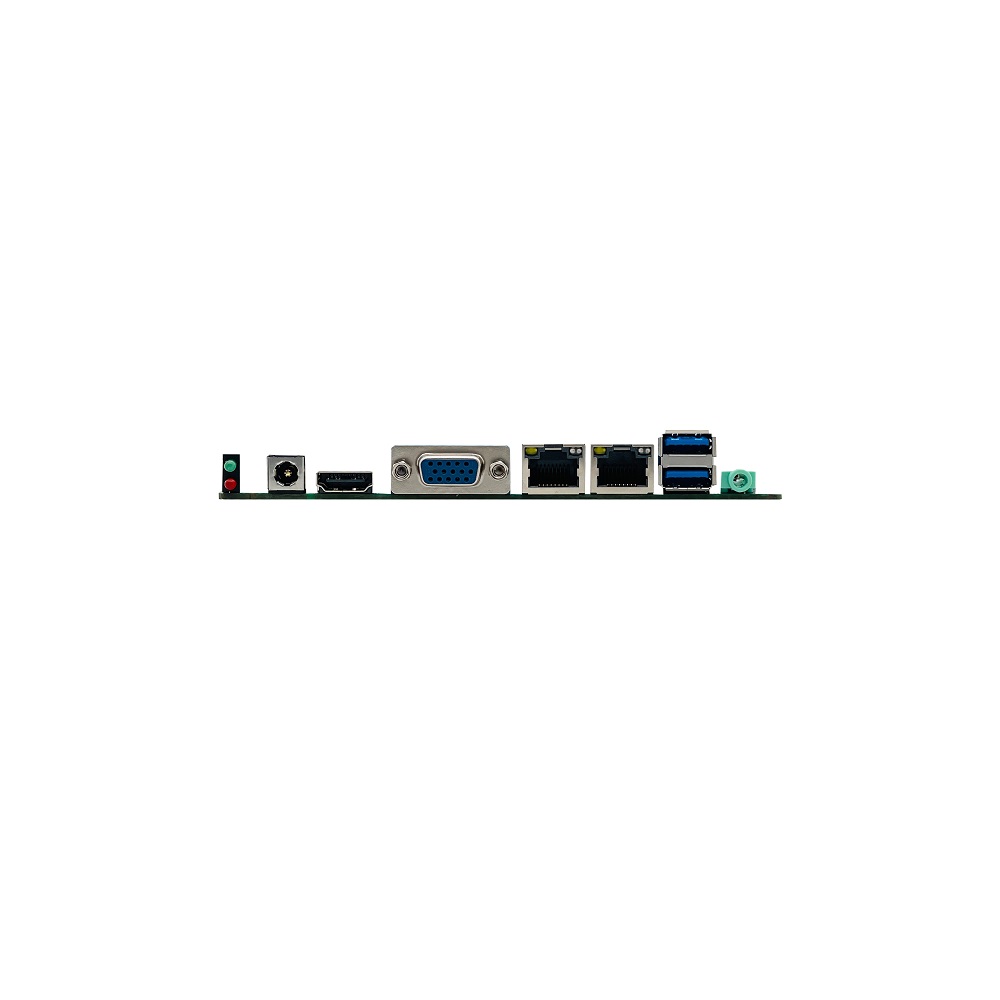

主板后部IO：

1*HDD+POWER LED

1*DC IN(Φ=5.5*2.5mm)

1*HDMI 1.4

1*VGA

1*RJ45或USB

1*RJ45

2*USB 3.0

1* 清COMS按键开关（位于USB3.0连接器背面）

1*Audio Line out/MIC二合一接口

内部可扩展IO:

6* COM接口（COM1-6默认支持RS232，其中COM1/2可跳线支持RS232或RS485，COM3可调整硬件支持RS485/RS422,COM4可调整硬件支持RS485）

4*USB2.0

1*MSATA插槽，支持SSD

1*Mmin PCI-E插槽，支持4G/3G 模块

1*SIM 手机卡槽

1*SATA 3.0(6Gb/S)

1*Audio前面板插针

1*LVDS 30PIN(杜邦2.0）（可订制为EDP）

1*屏背光供电接口 （6pin PH2.0）

1*AT-ATX跳线帽（设置通电自启）

1*SPK功放接口4PIN

1*GPIO插针

电源

DC 12V（如使用LVDS点屏，需根据屏的功耗来选择足功率的电源）

尺寸

146*102*24mm（含风扇）

操作系统

支持Windows10、Windows11、Linux等

工作温度

-20-60摄氏度，湿度5%-95%无冷凝

(存储温度：-40-80摄氏度，湿度5%-95%无冷凝）
