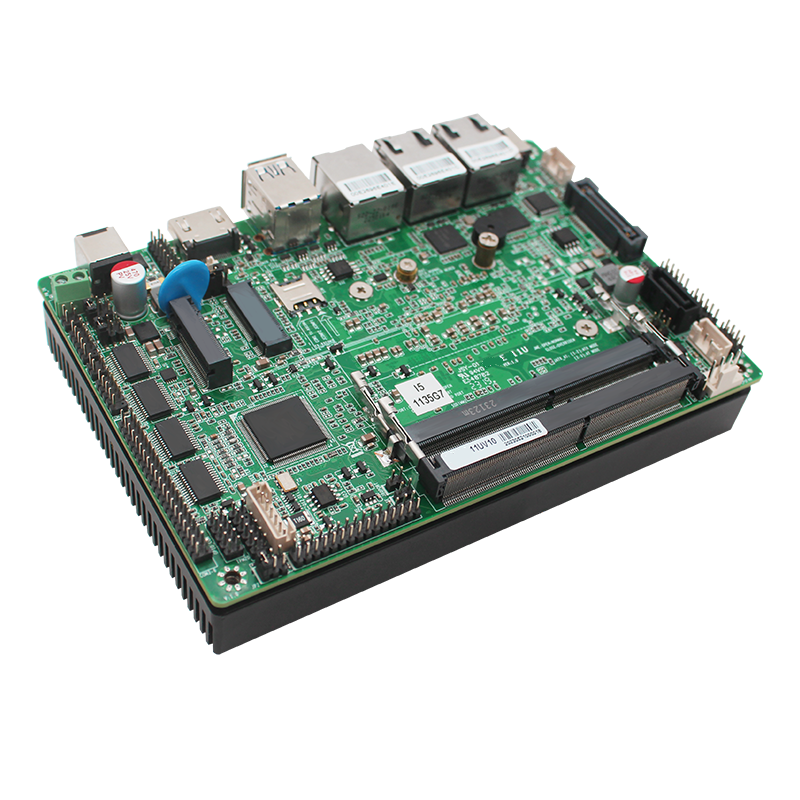

ZC35-E11U 3.5英寸工控主板规格参数

处理器         （不同批次型号有可能不同）

Intel®Core  i3-1115G4

Intel®Core i5-1135G7/1145G7

Intel®Core

 i7-1165G7/1185G7

双核四线程，睿频4.1G

四核八线程，睿频4.2/4.4G

四核八线程，睿频4.7/4.8G

显卡

CPU集成INTEL 锐炬® Xe高性能核显，支持4K极清显示

内存

支持双通道DDR4 SO-DIMM内存，最大支持64GB；

存储

支持M.2 2280+SATA3.0两种接口存储设备

网络（3网口）

2*Intel I210/211, 1000Mbp/s

1*Intel I226/I225，2500Mbp/s（可改为2*USB)

声卡

板载ALC897 7.1声道声卡

IO接口

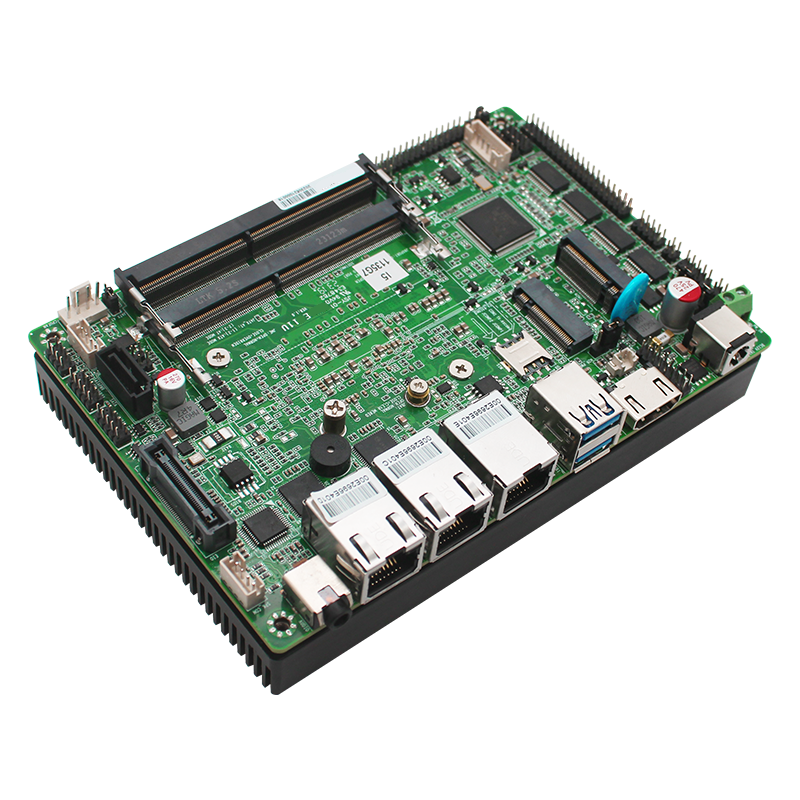

主板后部IO：

1*DC IN(Φ=5.5*2.5mm)

1*HDMI 2.0

2*USB 3.0

1*RJ45（2.5G）

1*RJ45（1000M）

1*RJ45（1000M）

1*Audio Line out/MIC二合一

内部可扩展IO:               1*VGA插针

6* COM接口（COM1-6默认支持RS232，其中COM1/2可跳线支持RS232或RS485）

1*GPIO插针

1*TPM2.0插针

1*LVDS 30PIN(杜邦2.0）

1*屏背光供电接口 （6pin PH2.0）

1*JCASE（机箱开启侦测）

1*SATA 3.0(6Gb/S)

1*SATA POWER

4*USB2.0插针

1*M.2 M-Key插槽，支持NVME SSD

1*M.2 B-Key插槽，支持4G/5G 模块

1*SIM 手机卡槽

1*AT-ATX跳线帽（设置通电自启）

1*SPK功放接口4PIN

1*EIO（用于对接订制扩展板）

电源

DC 9-24V，功率建议48W以上，（如使用LVDS点屏，需根据屏的功耗来选择足功率的电源）

尺寸

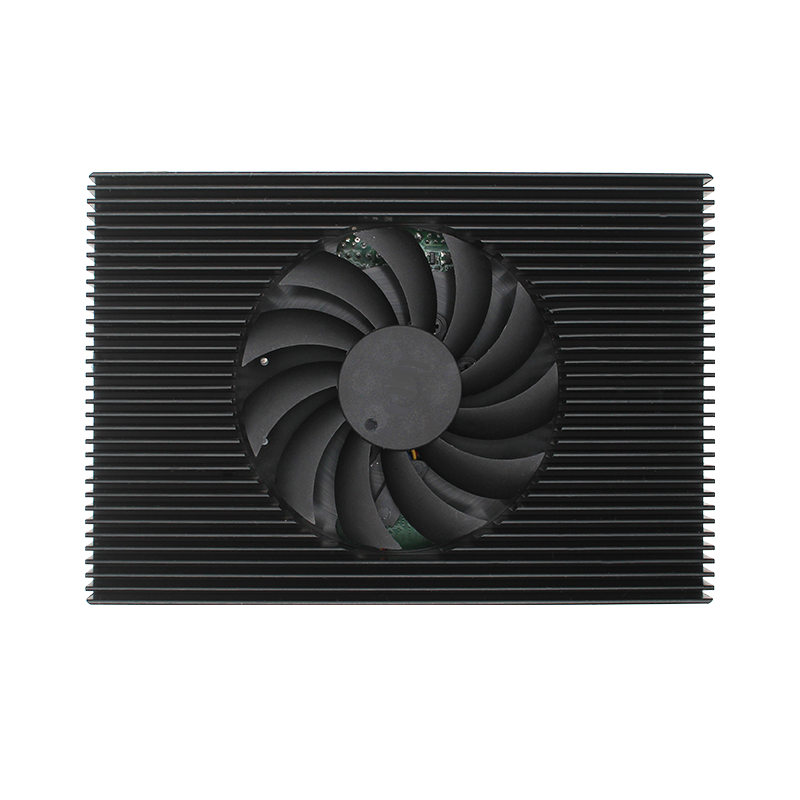

148*102*20mm（不含散热器），148*102*35mm(选配散热器）

操作系统

支持Windows10、Windows11、Linux等

工作温度

-20-60摄氏度，湿度5%-95%无冷凝

(存储温度：-40-80摄氏度，湿度5%-95%无冷凝）
